EKS Karpenter 설치하기 (with Terraform)

Terraform으로 EKS에 Karpenter 설치하는 법을 간단히 정리한다.

개요

Karpenter는 필요한 만큼의 컴퓨팅 자원(노드)을 빠르고 효율적으로 프로비저닝하는 Kubernetes용 오픈소스 노드 오토스케일러이다.

오토스케일러는 대표적으로 Cluster Autoscaler와 Karpenter가 있는데 Karpenter가 프로비저닝 속도도 빠르고 많이 사용하는 것으로 보인다.

Karpenter vs. Cluster Autoscaler – Kubernetes Scaling Tools 이 글을 통해 둘의 차이를 확인할 수 있다.

현재 EKS OnDemand Node 하나를 생성해서 사용중인 상황이고 Karpenter로 Spot Instance를 프로비저닝하여 배치 작업을 실행하기로 결정하였다.

eks 테라폼 모듈 일부 ( karpenter 설정을 위한 참고 용도 )

주요 설정

enable_irsa : IRSA를 활성화

enable_irsa는 aws load balancer controller를 사용할 때 필요해서 이미 활성화되어 있었다.

node_security_group_tags : EKS node shared security group에 karpenter 태그를 적용

############
# NODE가 사용할 IAM role
############

module "eks_node_default_role" {
  source  = "terraform-aws-modules/iam/aws//modules/iam-assumable-role"
  version = "5.48.0"

  create_role             = true
  role_name               = "eks-node-default"
  trusted_role_services   = [
    "ec2.amazonaws.com"
  ]

  role_description        = "EKS Node default role"
  role_requires_mfa       = false
  force_detach_policies   = true
  max_session_duration    = 3600

  custom_role_policy_arns = [
    "arn:aws:iam::aws:policy/AmazonEKSWorkerNodePolicy",
    "arn:aws:iam::aws:policy/AmazonEKS_CNI_Policy",
    "arn:aws:iam::aws:policy/AmazonEC2ContainerRegistryReadOnly",
    "arn:aws:iam::aws:policy/service-role/AmazonEBSCSIDriverPolicy",
    "arn:aws:iam::aws:policy/service-role/AmazonEFSCSIDriverPolicy",
    "arn:aws:iam::aws:policy/AmazonS3FullAccess"
  ]

  tags = {
    Service     = "eks"
  }
}

##############
# EKS CLUSTER
##############

module "yahwang_eks_cluster" {
  source  = "terraform-aws-modules/eks/aws"
  version = "~> 20.0"

  cluster_name    = "yahwang-eks-cluster"
  cluster_version =  "1.31"

  cluster_endpoint_private_access = true
  cluster_endpoint_public_access  = true
  cluster_endpoint_public_access_cidrs = ["0.0.0.0/0"]

  vpc_id                    = module.yahwang_vpc.vpc_id
  subnet_ids                = [
    module.yahwang_subnets.private_subnet_ids["private-eks-a1"].id,
    module.yahwang_subnets.private_subnet_ids["private-eks-c1"].id
  ]
  control_plane_subnet_ids  = [
    module.yahwang_subnets.private_subnet_ids["private-eks-a1"].id,
    module.yahwang_subnets.private_subnet_ids["private-eks-c1"].id
  ]

  enable_irsa               = true
  authentication_mode       = "API"

  # 자동으로 EKS node shared security group이 생성되며 태그에 적용
  create_node_security_group = true # 기본값
  node_security_group_tags = {
    "karpenter.sh/discovery" = "yahwang-eks-cluster" # 클러스터 이름을 태그로 적용
  }

  eks_managed_node_groups = {
    yahwang_eks_node_group_01 = {
      ami_type       = "AL2023_ARM_64_STANDARD"
      instance_types = ["t4g.medium"]
      use_custom_launch_template = true
      iam_role_arn = module.eks_node_default_role.iam_role_arn

      min_size     = 1
      max_size     = 1
      desired_size = 1

      update_config = {
        max_unavailable = 1
      }
    }
  }
}

또한, eks가 배포되는 subnet에도 태그를 적용해야 한다.

여기서는 private-eks-a1, private-eks-c1 subnet에 태그를 적용한다.

서브넷 구성에 직접 만든 모듈을 사용 중이라 다음처럼 적용하였다. kubernetes.io는 EKS 운영을 위한 기본 태그이다.

private_subnet_tags = {
    "kubernetes.io/role/internal-elb" = "1"
    "kubernetes.io/cluster/yahwang-eks-cluster" = "shared"
    "karpenter.sh/discovery" = "yahwang-eks-cluster" # Karpenter 사용을 위한 태그
}

karpenter 모듈 설정

module "karpenter" {
  source = "terraform-aws-modules/eks/aws//modules/karpenter"
  version = "20.36.0"

  cluster_name = module.yahwang_eks_cluster.cluster_name
  enable_irsa = true
  irsa_oidc_provider_arn = module.yahwang_eks_cluster.oidc_provider_arn

  # karpenter로 배포될 Node의 IAM role
  create_node_iam_role = false
  node_iam_role_arn    = module.eks_node_default_role.node_iam_role_arn

  # eks 모듈에서 access entry를 생성해주기 때문에 충돌 방지를 위해 False로 설정
  create_access_entry = false
  # access_entry_type = "EC2_LINUX"
}

karpenter helm chart 설정

# helm 배포를 위한 기본 provider 설정
provider "helm" {
  kubernetes {
    host                   = module.yahwang_eks_cluster.cluster_endpoint
    cluster_ca_certificate = base64decode(module.yahwang_eks_cluster.cluster_certificate_authority_data)
    exec {
      api_version = "client.authentication.k8s.io/v1beta1"
      command     = "aws"
      args        = ["eks", "get-token", "--cluster-name", module.yahwang_eks_cluster.cluster_name]
    }
  }
}

resource "helm_release" "karpenter" {
  name       = "karpenter"
  namespace  = "karpenter"
  repository = "oci://public.ecr.aws/karpenter"
  chart      = "karpenter"
  version    = "1.4.0"

  create_namespace = true

  # https://github.com/aws/karpenter-provider-aws/blob/v1.4.0/charts/karpenter/values.yaml
  values = [
    yamlencode({
      serviceAccount = {
        name = "karpenter"
        annotations = {
          "eks.amazonaws.com/role-arn" = module.karpenter.iam_role_arn
        }
      }
      settings = {
        clusterName = module.yahwang_eks_cluster.cluster_name
        interruptionQueue = module.karpenter.queue_name
      }
      replicas = 1
      controller = {
        resources = {
          requests = {
            memory = "256Mi"
          }
          limits = {
            cpu    = "1"
            memory = "1Gi"
          }
        }
      }
    })
  ]
}

nodeclass & nodepool

참고: nodeclass와 nodepool은 helm_release.karpenter를 먼저 적용한 이후에 진행했다. ( 같이 적용할 경우, CRD 의존성 오류 발생 )

${path.module} : 현재 .tf 파일의 경로를 나타낸다.

node_ami 버전은 @latest를 사용하지 말라고 권장한다. node_ami_alias에 적용할 버전은

https://github.com/awslabs/amazon-eks-ami/releases에서 확인할 수 있다.

자세한 내용은 공식문서 Managing AMIs - Karpenter를 참고하면 된다.

provider "kubernetes" {
  host                   = module.yahwang_eks_cluster.cluster_endpoint
  cluster_ca_certificate = base64decode(module.yahwang_eks_cluster.cluster_certificate_authority_data)

  exec {
    api_version = "client.authentication.k8s.io/v1beta1"
    command     = "aws"
    args        = ["eks", "get-token", "--cluster-name", module.yahwang_eks_cluster.cluster_name]
  }
}

resource "kubernetes_manifest" "karpenter_nodeclass" {
  manifest = yamldecode(
    templatefile("${path.module}/yamls/karpenter-nodeclass.yaml", {
      node_iam_role_name = module.eks_node_default_role.iam_role_name
      node_ami_family = "AL2023"
      node_ami_alias = "al2023@v20250505"
      cluster_name  = module.yahwang_eks_cluster.cluster_name
      nodeclass_name = "dataops-nodeclass"
    })
  )
}

resource "kubernetes_manifest" "karpenter_nodepool" {
  manifest = yamldecode(
    templatefile("${path.module}/yamls/karpenter-nodepool.yaml", {
      nodepool_name = "dataops-nodepool"
      nodepool_taint_role = "dataops"
      nodeclass_name = "dataops-nodeclass"
      nodeclass_instance_type = "t4g.medium"
    })
  )
}

그 외 추가 설정은 공식 문서 NodeClasses를 참고하면 된다.

NodeClass yaml 설정

서브넷, IAM role, AMI 등 노드 기본 설정을 정의한다.

여기서 이전에 설정한 node_security_group_tags과 subnet에 설정한 태그를 사용한다.

karpenter-nodeclass.yaml

apiVersion: karpenter.k8s.aws/v1
kind: EC2NodeClass
metadata:
  name: "${nodeclass_name}"
spec:
  role: "${node_iam_role_name}"
  amiFamily: "${node_ami_family}"
  amiSelectorTerms:
    - alias: "${node_ami_alias}"
  subnetSelectorTerms:
    - tags:
        karpenter.sh/discovery: "${cluster_name}"
  securityGroupSelectorTerms:
    - tags:
        karpenter.sh/discovery: "${cluster_name}"
  blockDeviceMappings:
    - deviceName: /dev/xvda
      ebs:
        volumeSize: 20Gi
        volumeType: gp3
        deleteOnTermination: true
  tags:
    role: dataops

NodePool yaml 설정

karpenter-nodepool.yaml

노드 타입 조정, 삭제 등 노드 관리 방법을 정의한다.

nodeClassRef : NodeClass를 참조하여 노드를 생성한다.

disruption : 노드 풀이 비어있거나 사용되지 않을 때 노드를 제거하는 설정이다.

이 nodepool은 배치 작업을 위한 설정이기 때문에 taint를 설정하였다. ( k8s 배포 시 toleration을 설정 )

labels의 role을 활용하여 dataops라는 node에만 배치 작업을 할 수 있도록 설정하였다. ( 지정한 노드만 배치 작업을 할 수 있도록 설정 )

apiVersion: karpenter.sh/v1
kind: NodePool
metadata:
  name: "${nodepool_name}"
spec:
  disruption:
    consolidationPolicy: WhenEmptyOrUnderutilized
    consolidateAfter: 2m
  template:
    metadata:
      labels:
        role: dataops
    spec:
      taints:
        - key: dedicated
          operator: Equal
          value: "${nodepool_taint_role}"
          effect: NoSchedule
      nodeClassRef:
        group: karpenter.k8s.aws
        kind: EC2NodeClass
        name: "${nodeclass_name}"
      requirements:
        - key: kubernetes.io/os
          operator: In
          values:
            - "linux"
        - key: kubernetes.io/arch
          operator: In
          values:
            - "arm64"
        - key: karpenter.sh/capacity-type
          operator: In
          values:
            - "spot"
            - "on-demand"
        - key: node.kubernetes.io/instance-type
          operator: In
          values:
            - "${nodeclass_instance_type}"

그 외 추가 설정은 공식 문서 NodePools를 참고하면 된다.

SPOT INSTANCE 사용 설정

이 설정이 없으면 spot instance 생성 시 오류가 발생한다.

resource "aws_iam_service_linked_role" "spot" {
  aws_service_name = "spot.amazonaws.com"
}

에러 메시지

{"level":"ERROR","controller":"nodeclaim.lifecycle","controllerKind":"NodeClaim", "name":"dataops-nodepool-42fzv",
 "error":"launching nodeclaim, creating instance, creating nodeclaim, AuthFailure.ServiceLinkedRoleCreationNotPermitted:
The provided credentials do not have permission to create the service-linked role for EC2 Spot Instances."}

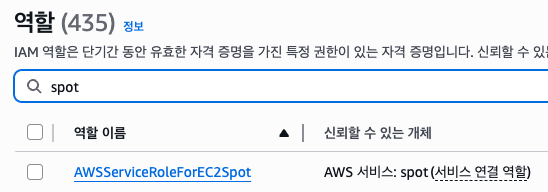

AWS 콘솔에서 생성된 것을 확인할 수 있다. ( 이름은 자동으로 설정된다. )

karpenter_setting_3

karpenter 동작 확인

karpenter 테스트로 사용한 yaml

nodeSelector와 tolerations 모두 적용했다.

apiVersion: apps/v1
kind: Deployment
metadata:
  name: hello-world-deployment
  labels:
    app: hello-world
spec:
  replicas: 3
  selector:
    matchLabels:
      app: hello-world
  template:
    metadata:
      labels:
        app: hello-world
    spec:
      nodeSelector:
        role: dataops
      tolerations:
      - key: dedicated
        operator: Equal
        value: dataops
        effect: NoSchedule
      containers:
      - name: hello-world-container
        image: busybox
        command: ["/bin/sh", "-c", "echo 'hello world' && sleep 60"]
        resources:
          requests:
            memory: "2Gi"
          limits:
            memory: "2Gi"

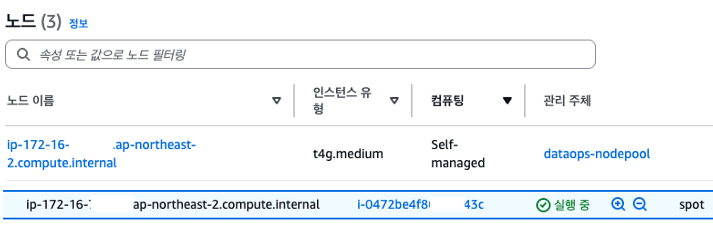

3개의 파드(Pod)를 배포했지만 2개는 기존 dataops 노드에 배포되고, 부족한 1개는 spot instance로 배포되었다.

실제 노드가 생성되고 동작하는 데 30초 정도 소요되었다.

karpenter_setting_2

node 생성 시 karpenter 로그

{"time":"2025-06-10T18:29:40.847Z","logger":"controller","message":"found provisionable pod(s)","controller":"provisioner",
"Pods":"default/hello-world-deployment-76696597fc-5tgjr","duration":"24.83765ms"}

{"time":"2025-06-10T18:29:40.847Z","logger":"controller","message":"computed new nodeclaim(s) to fit pod(s)",
"controller":"provisioner","nodeclaims":1,"pods":1}

{"time":"2025-06-10T18:29:40.859Z","logger":"controller","message":"created nodeclaim","controller":"provisioner",
"NodePool":{"name":"dataops-nodepool"},"NodeClaim":{"name":"dataops-nodepool-4tww7"},"instance-types":"t4g.medium"}

{"time":"2025-06-10T18:29:43.064Z","logger":"controller","message":"launched nodeclaim","controller":"nodeclaim.lifecycle",
"controllerKind":"NodeClaim","NodeClaim":{"name":"dataops-nodepool-4tww7"},"instance-type":"t4g.medium","capacity-type":"spot"}

{"time":"2025-06-10T18:30:01.143Z","logger":"controller","message":"registered nodeclaim","controller":"nodeclaim.lifecycle",
"controllerKind":"NodeClaim","NodeClaim":{"name":"dataops-nodepool-4tww7"},"Node":{"name":"ip-172-16-...ap-northeast-2.compute.internal"}}

{"time":"2025-06-10T18:30:19.590Z","logger":"controller","message":"initialized nodeclaim","controller":"nodeclaim.lifecycle",
"controllerKind":"NodeClaim","NodeClaim":{"name":"dataops-nodepool-4tww7"},"Node":{"name":"ip-172-16-...ap-northeast-2.compute.internal"}}

node 삭제 시 karpenter 로그

{"time":"2025-06-10T18:42:49.595Z","logger":"controller","message":"disrupting node(s)","controller":"disruption","reason":"empty",
"decision":"delete","disrupted-node-count":1,"replacement-node-count":0,"pod-count":0,
"disrupted-nodes":[{"NodeClaim":{"name":"dataops-nodepool-4tww7"},"capacity-type":"spot","instance-type":"t4g.medium"}]}

{"time":"2025-06-10T18:42:50.522Z","logger":"controller","message":"tainted node","controller":"node.termination",
"NodeClaim":{"name":"dataops-nodepool-4tww7"}, "taint.Key":"karpenter.sh/disrupted","taint.Value":"","taint.Effect":"NoSchedule"}

{"time":"2025-06-10T18:43:32.830Z","logger":"controller","message":"deleted node","controller":"node.termination",
"NodeClaim":{"name":"dataops-nodepool-4tww7"}}

{"time":"2025-06-10T18:43:33.058Z","logger":"controller","message":"deleted nodeclaim","controller":"nodeclaim.lifecycle",
"NodeClaim":{"name":"dataops-nodepool-4tww7"}}

실제 배치 작업에 대해서는 spark를 사용하여 추후 다룰 예정이다.
