Airflow 기본 정보 (상시 업데이트)

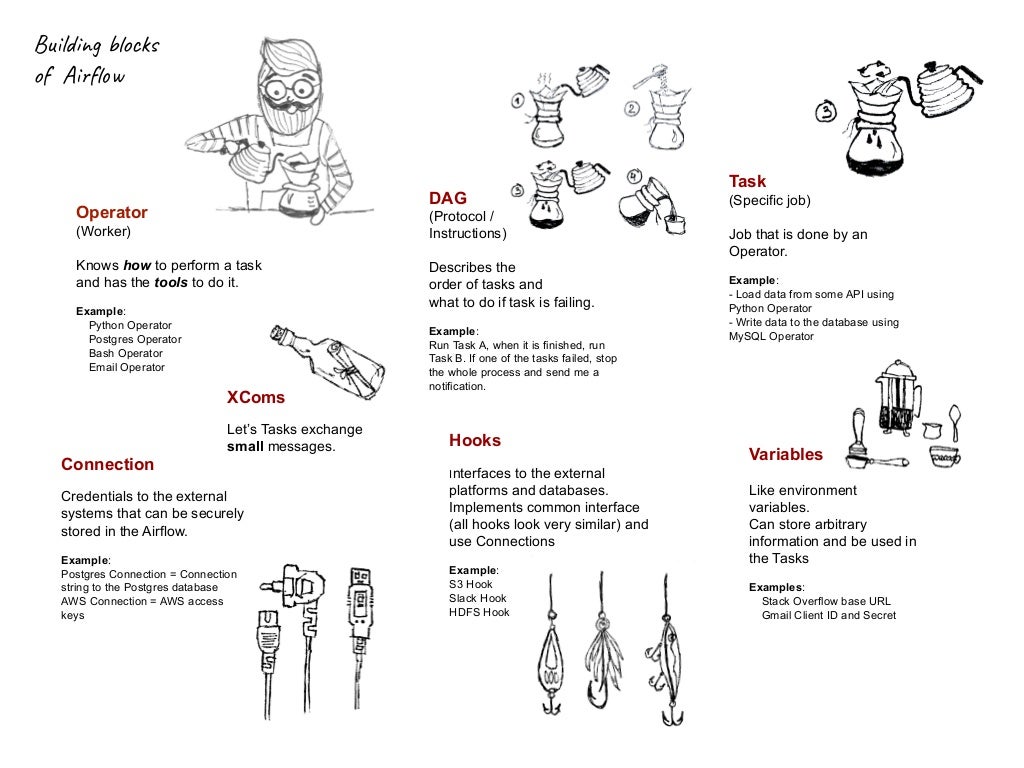

주요 용어

출처 : https://www.slideshare.net/varyakarpenko5/airflow-for-beginners/4

DAG

참고 : airflow concept - Apply Data Science

DAG는 Directed Acyclic Graph의 줄임말이다.

Graph : edge와 node로 이루어진 자료구조

Undirected VS Directed : edge가 한 방향으로만 가리킨다.

Acyclic VS Cyclic : 한 번 통과한 노드로 다시 돌아오지 않는 Graph

dag_img

DagRun & TaskInstance

DagRun과 TaskInstance는 실행중인 DAG의 상태정보를 가지고 있다.

JINJA 템플릿을 통해 상태정보를 활용할 수도 있고 task 간 데이터를 주고 받을 수도 있다.(xcom)

DagRun

a DagRun is simply a DAG with execution_date.

Dag스케줄러(or Trigger)가 DAG의 execution_date(실행시간)를 정의하고 DagRun이 시간에 맞게 생성된다.

TaskInstance

TaskInstance is a task that has been instantiated and has an execution_date context.

하나의 DagRun과 연관된 tasks 즉, 스케줄이 정의된 task를 TaskInstance라고 한다.

dag_run

JINJA 템플릿

Default Variables

템플릿 사용 예시

실행 구조

출처 : https://towardsdatascience.com/why-apache-airflow-is-a-great-choice-for-managing-data-pipelines-48effcce3e41

Scheduler는 Meta database에 저장된 task에 대한 정보(스케줄, 상태 등)를 관리하고 스케줄에 맞게 task를 Executor에 전달한다.

Executor는 task 수행에 필요한 worker process를 실행한다.

Executor (worker)

SequentialExector (default)

task 순차 처리 / SQLite3를 backend로 설정 / TEST로 사용 권장

LocalExecutor

task 병렬 처리 가능 / MySQL이나 PostgreSQL을 backend로 설정 / task마다 subprocess를 생성

CeleryExecutor

task를 여러 서버(node)에 분산 처리 가능 (cluster) / Celery backend (RabbitMQ, Redis, …) 설정이 필요

DaskExecutor

Celery와 같은 역할이지만 Dask로 처리

KubernetesExecutor

Kubernetes로 cluster 자원을 효율적으로 관리 가능 / 1.10 버전부터 지원

Backend ( META DB )

참고 : Initializing a Database Backend

기본 DB는 SequentialExecutor에 따라 SQLite3로 설정되어 있다.

SQLite3는 동시 접근이 제한되어 DAG가 병렬처리되지 않고 순차처리(SequentialExecutor)가 되는 문제가 있다.

airflow에서도 MySQL이나 PostgreSQL로 사용할 것을 권장한다. (LocalExecutor부터)

옵션설정

참고 : how to set config

설정 우선순위
1. 환경변수
2. airflow.cfg 파일 내 설정
3. command in airflow.cfg
4. Airflow’s built in defaults
SLA : Service Level Agreements로 제한 시간 내에 task를 수행하는 지에 대한 확인을 하는 용도, default_args에서 설정 가능

참고 : https://airflow.apache.org/concepts.html#slas

보안 관련

Securing Connections - Airflow document

airflow는 접속한 비밀번호를 메타데이터에서 그대로 저장하는데 보안을 위해 cryptography 라이브러리의 FERNET 방식을 사용자가 적용해야 한다.

Airflow 보안 설정하기 (with RBAC) - by yahwang

시간정보

airflow에서는 UTC 시간을 사용한다. TIME ZONE을 설정할 수는 있지만 실제 내부에서는 UTC로 다시 변환하여 처리한다.

웹 UI나 로그에서도 UTC 시간으로만 확인 가능하다.

Airflow의 시간정보에 대한 정리 - by yahwang

Scheduling

Scheduler

Scheduler는 interval을 두고 실행할 DAG를 Monitoring한다. ( Airflow는 Streaming 솔루션이 아니다. )

airflow_heartbeat

Production 환경에서는 scheduler_heartbeat_sec를 60초 이상으로 설정하는 것을 추천한다고 한다.

자세한 정보는 아래 references에서 Airflow Schedule Interval 101을 보는 것을 추천한다.

스케줄 설정

schedule_interval 설정을 통해 스케줄링을 수행 cron preset / cron expression / datetime.timedelta

cron expression : * * * * * (분, 시간, 일, 월, 요일)

timedelta(days=0, seconds=0, microseconds=0, milliseconds=0, minutes=0, hours=0, weeks=0)

crontab.guru - cron schedule expressions

preset	expression	timedelta
None
@Once
@hourly	‘0 * * * *’	tmedelta(hours=1)
@daily	‘0 0 * * *’	tmedelta(days=1)
@weekly	‘0 0 * * 0’	tmedelta(weeks=1)
@monthly	‘0 0 1 * *’
@yearly	‘0 0 1 1 *’

참고 : https://airflow.apache.org/scheduler.html

airflow 스케줄과 execution_date

execution_date와 start_date

execution_date는 스케줄링 된 실행시간을 의미하고 start_date는 실제 dagrun이 실행된 시간을 의미한다.

일반적으로, hourly 스케줄이 적용된 DAG 중 11시에 스케줄링 된 task는 실제로는 12시에 실행된다. ( + 1 interval )

추가적인 gap이 존재하는 이유는 scheduler의 interval 설정, 코드 실행 및 META DB 업데이트하는 데 시간이 필요하기 때문이다.

( 아래 이미지는 스케줄링이 적용되지 않았고 interval이 5초로 default 값이 되어 있을 경우이다. )

airflow_ui_task

Delay_Between_Tasks

Airflow는 여러 task로 구성된 DAG에서 task 별로 모니터링할 수 있다.

airflow는 DAG 실행 스케줄은 정확하게 따르지만 세부 task 사이에는 delay가 존재한다.

default 설치 후 Sample DAG를 실행할 경우에는 task 간 20초 이상의 delay가 생겼다.

옵션 변경을 통해 최적화를 해도 몇 초의 delay는 생길 수 밖에 없다. (airflow의 설계와 관련??)

오래 걸리는 task에서 몇 초는 큰 의미가 없기 때문에 이런 task들을 활용할 때 유용한 도구이다.

따라서, task 설계도 주의해야 한다. 아래 참고 외에도 여러 방법이 존재하는 듯하다. (webserver, …)

참고 : How to reduce airflow dag scheduling latency in production?

Variables

참고 : airflow variables - Apply Data Science

변수를 미리 사용자가 지정하여 DAG를 생성할 때 사용 가능하다.

airflow_var

Variable은 메타 DB에 저장되고 .get 함수를 사용할 때마다 매번 접속을 시도한다. 따라서, 변수를 따로따로 만드는 것은 비효율적이다.

JSON 파일에 수많은 변수들을 저장한 뒤에 사용하는 것이 효율적이다.

from airflow.models import Variable

test = Variable.get("test")
# JSON 파일에서 변수 사용하기
config = Variable.get("config파일명", deserialize_json=True)
var1 = config["var1"]
var2 = config["var2"]

주의할점

upstream의 task가 제대로 수행되었는 지에 대해 reliable하지 않다. (오류는 downstream에서 발견되는 경우가 많음) 따라서, 데이터를 check하는 task가 필요할 수 있다.
sensor는 일을 하지 않아도 계속 시스템 자원을 차지한다. 많은 sensor가 사용될 경우, 시스템 자원이 낭비되어 다른 스케줄링에 차질이 생길 수 있다.

Airflow 버전 업데이트 관리

다음 링크에서 버전 업데이트 시 이전 버전과 호환되지 않는 점들에 대해 알 수 있다.

Updating Aiflow.md

GCP의 Cloud Composer는 Open source 배포 버전보다 하위 버전으로 제공된다.

GCP의 Cloud Composer Release Notes
